W typowej domowej instalacji zamkniętej CO prawidłowe ciśnienie na zimno wynosi zwykle 1,2–1,5 bara. Podczas nagrzewania wzrasta najczęściej o 0,2–0,5 bara, czyli do około 1,5–2,0 bara. Dokładna wartość zależy od wysokości instalacji, jej pojemności i rodzaju źródła ciepła. Zawsze pierwszeństwo ma instrukcja kotła, pompy ciepła lub innego urządzenia.
Jakie ciśnienie powinno być w instalacji CO?
Podstawą oceny jest odczyt z manometru wykonany przy zimnej instalacji, najlepiej przed rozpoczęciem ogrzewania. W większości domów jednorodzinnych wskazówka powinna znajdować się w zakresie 1,2–1,5 bara. W wyższym budynku prawidłowa wartość może być nieco większa, ponieważ woda musi dotrzeć do najwyżej położonych grzejników.
Wzrost ciśnienia po uruchomieniu ogrzewania jest normalny. Woda zwiększa swoją objętość podczas podgrzewania, a naczynie przeponowe przejmuje część tego przyrostu. Niepokojąca jest sytuacja, w której ciśnienie po ostygnięciu nie wraca do wartości wyjściowej albo rośnie gwałtownie przy każdym cyklu grzania.
Wartości ciśnienia w różnych instalacjach
Poniższa tabela dotyczy typowych domowych układów. Progi alarmowe mogą różnić się zależnie od modelu urządzenia, dlatego należy sprawdzić instrukcję producenta:
| Typ instalacji lub sytuacja | Ciśnienie na zimno | Uwagi |
|---|---|---|
| Dom parterowy, układ zamknięty | około 1,2 bara | Wartość wyjściowa przy niewielkiej wysokości instalacji |
| Dom z piętrem lub poddaszem | około 1,3–1,6 bara | Im wyżej znajduje się najwyższy grzejnik, tym większe ciśnienie może być potrzebne |
| Instalacja rozgrzana | zwykle 1,5–2,0 bara | Naturalny wzrost o około 0,2–0,5 bara |
| Pompa ciepła | zwykle 1,2–1,5 bara | Podczas pracy najczęściej do około 2,0 bara, zgodnie z instrukcją |
| Układ otwarty | zwykle 0,5–0,9 bara | Ciśnienie wynika z wysokości otwartego naczynia wzbiorczego |
W układzie zamkniętym spadek poniżej około 0,7–1,0 bara może powodować problemy z pracą kotła. Niektóre urządzenia wyłączają się przy wartości około 0,5–0,8 bara. Z kolei ciśnienie zbliżające się do 2,5–3,0 bara może uruchomić zawór bezpieczeństwa.
Od czego zależy ciśnienie w instalacji CO?

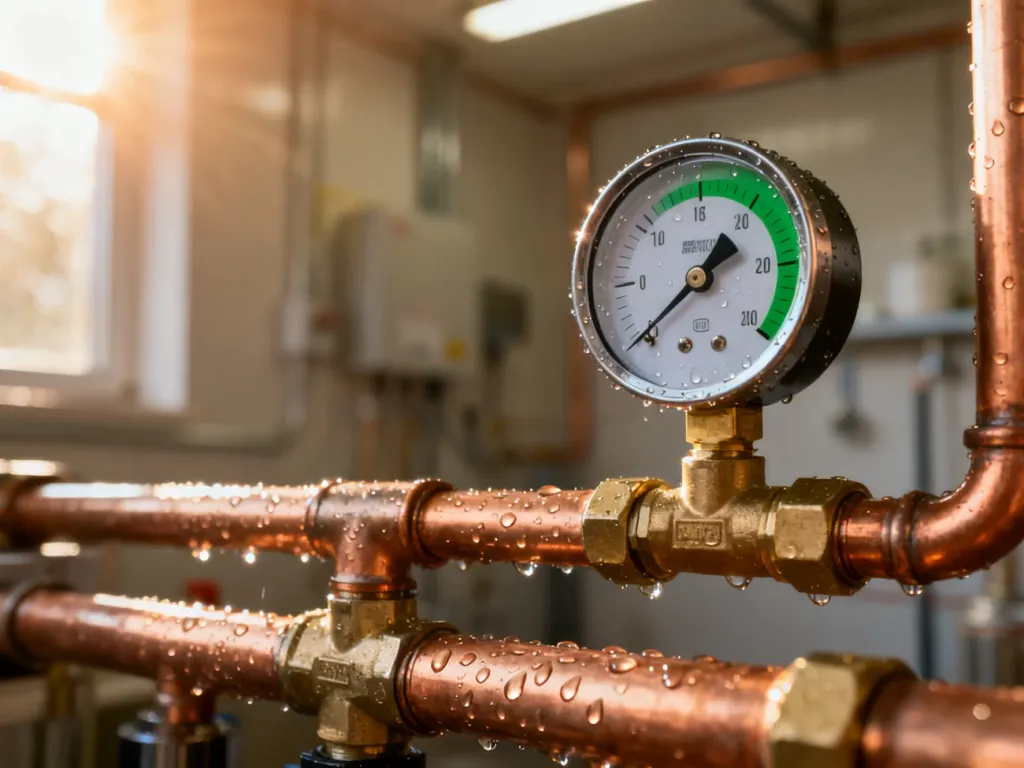

Manometr pokazuje nadciśnienie, czyli wartość powyżej ciśnienia atmosferycznego. Wpływa na nią przede wszystkim wysokość słupa wody. Przyjmuje się orientacyjnie, że każde 10 metrów wysokości odpowiada około 1 barowi. Do tej wartości trzeba dodać zapas, który zapewni ciśnienie także w najwyższym punkcie instalacji.
Ciśnienie zmienia się również pod wpływem temperatury. Gdy woda się nagrzewa, zwiększa objętość i wskazanie manometru rośnie. Po wyłączeniu kotła i ostygnięciu instalacji powinno wrócić w okolice wartości początkowej.
Na wahania wpływają także:
- Wysokość budynku i położenie najwyższego grzejnika.
- Pojemność wodna instalacji, szczególnie przy ogrzewaniu podłogowym i buforze.
- Stan naczynia przeponowego oraz jego ciśnienie wstępne.
- Obecność powietrza w grzejnikach i przewodach.
- Nieszczelności, zawór napełniający oraz zawór bezpieczeństwa.

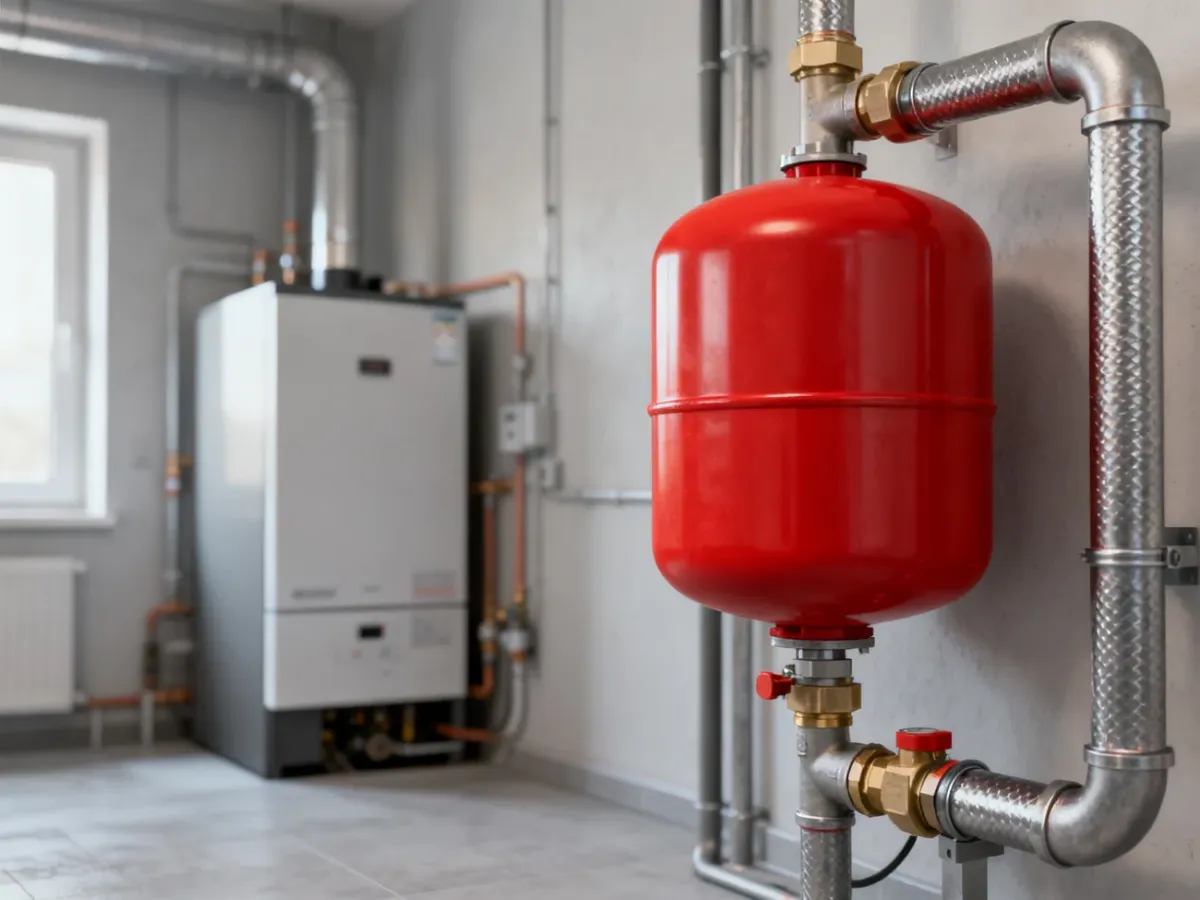

Naczynie przeponowe ma komorę wodną i gazową oddzielone membraną. Podczas ogrzewania przyjmuje nadmiar wody i ogranicza wzrost ciśnienia. W domowych instalacjach ciśnienie wstępne naczynia często mieści się w zakresie około 0,75–1,1 bara, ale jego dokładne ustawienie powinien określić serwisant na podstawie wysokości i parametrów instalacji.
Jak sprawdzić i uzupełnić ciśnienie?

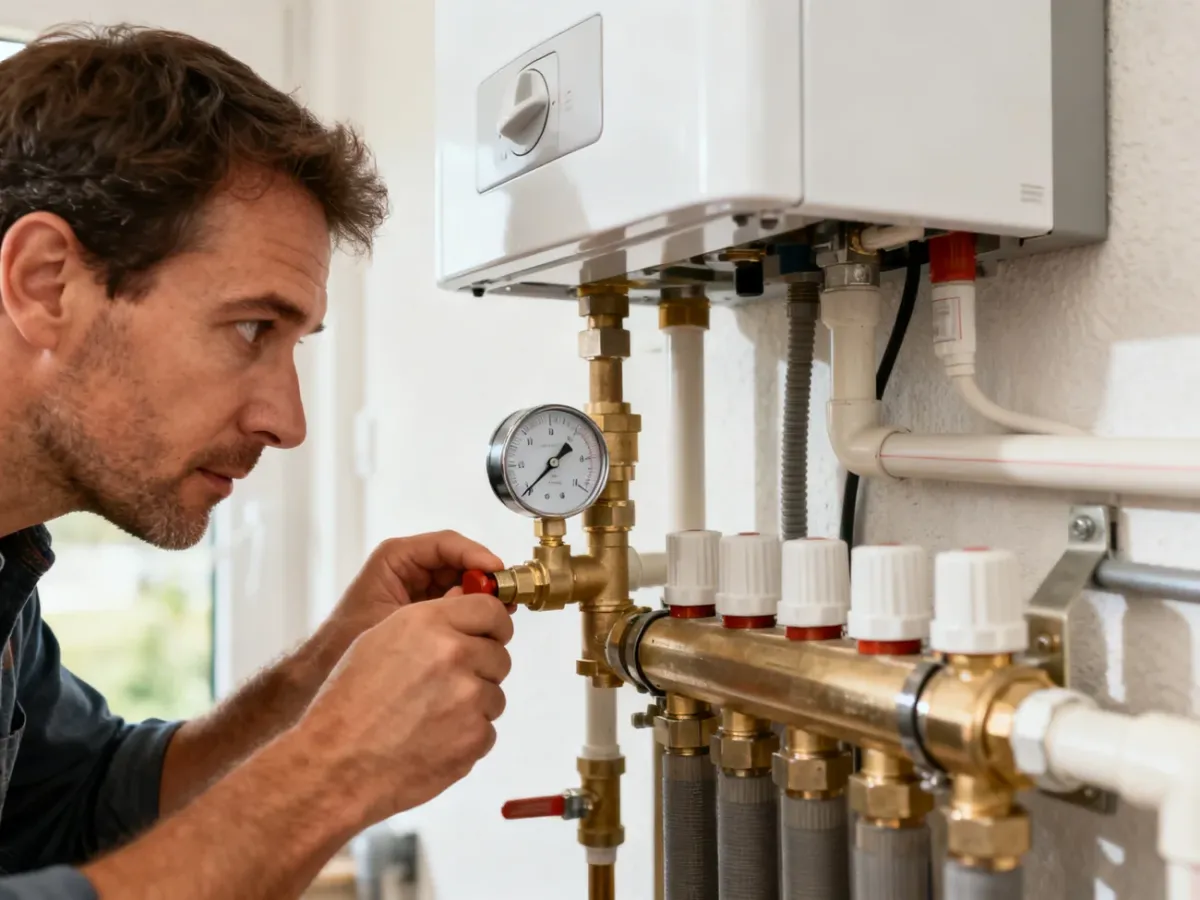

Do uzupełniania wody używa się zaworu napełniającego, zwykle znajdującego się pod kotłem albo na przewodzie łączącym wodociąg z obiegiem CO. Jeśli nie masz pewności, który element jest zaworem napełniającym, sprawdź instrukcję urządzenia. Nie wolno mylić go z zaworem gazowym ani zaworem bezpieczeństwa.
Postępuj w następującej kolejności:
- Wyłącz ogrzewanie i poczekaj, aż instalacja ostygnie. Odczyt na zimno jest miarodajny, a dolanie zimnej wody do mocno rozgrzanego wymiennika może powodować naprężenia termiczne.
- Sprawdź wskazanie manometru i ustal wartość docelową, najczęściej 1,2–1,5 bara albo zgodną z instrukcją producenta.
- Otwórz zawór napełniający powoli, cały czas obserwując manometr.
- Zamknij zawór natychmiast po osiągnięciu właściwego ciśnienia.
- Sprawdź, czy zawór jest szczelnie zamknięty i czy przy kotle nie pojawia się woda.
- Jeśli grzejniki są zapowietrzone, odpowietrz je zgodnie z instrukcją, a następnie ponownie skontroluj manometr.
Po odpowietrzaniu ciśnienie może nieco spaść, ponieważ z instalacji uchodzi powietrze i niewielka ilość wody. Jeżeli trzeba regularnie powtarzać tę czynność, sama korekta ciśnienia nie rozwiązuje problemu.
Nie dolewaj wody przy każdym niewielkim spadku bez szukania przyczyny. Świeża woda wnosi do instalacji tlen oraz związki mineralne, co sprzyja korozji, powstawaniu osadów i odkładaniu kamienia w wymienniku.
Co oznacza zbyt niskie lub zbyt wysokie ciśnienie?
Jednorazowy spadek po odpowietrzeniu może być normalny. Podobnie wzrost o kilka dziesiątych bara podczas nagrzewania nie świadczy jeszcze o awarii. Problem pojawia się wtedy, gdy zmiana powtarza się w tych samych warunkach albo wymaga częstego uzupełniania wody.
Na nieprawidłowe ciśnienie mogą wskazywać:
- Zimna górna część grzejnika, bulgotanie lub szum w instalacji.
- Wyłączanie kotła i komunikat o zbyt niskim ciśnieniu.
- Woda wypływająca z zaworu bezpieczeństwa lub mokry lejek odpływowy.
- Duży wzrost ciśnienia podczas grzania, przekraczający zwykle 0,5 bara.
- Spadek ciśnienia na zimno, który powtarza się z tygodnia na tydzień.
Stały spadek może oznaczać wyciek na połączeniu, nieszczelny odpowietrznik, upust przez zawór bezpieczeństwa, uszkodzone naczynie przeponowe albo nieszczelność wymiennika. Jeśli ciśnienie rośnie także wtedy, gdy kocioł nie grzeje, przyczyną może być przepuszczający zawór napełniający lub wymiennik kotła dwufunkcyjnego.
Nie zatykaj i nie blokuj zaworu bezpieczeństwa. Jego otwarcie jest sygnałem, że trzeba ustalić przyczynę nadmiernego ciśnienia. Przy ukrytym wycieku w ścianie, posadzce lub ogrzewaniu podłogowym potrzebna jest diagnostyka serwisowa, a nie kolejne dolewanie wody.
Kiedy wezwać serwis?

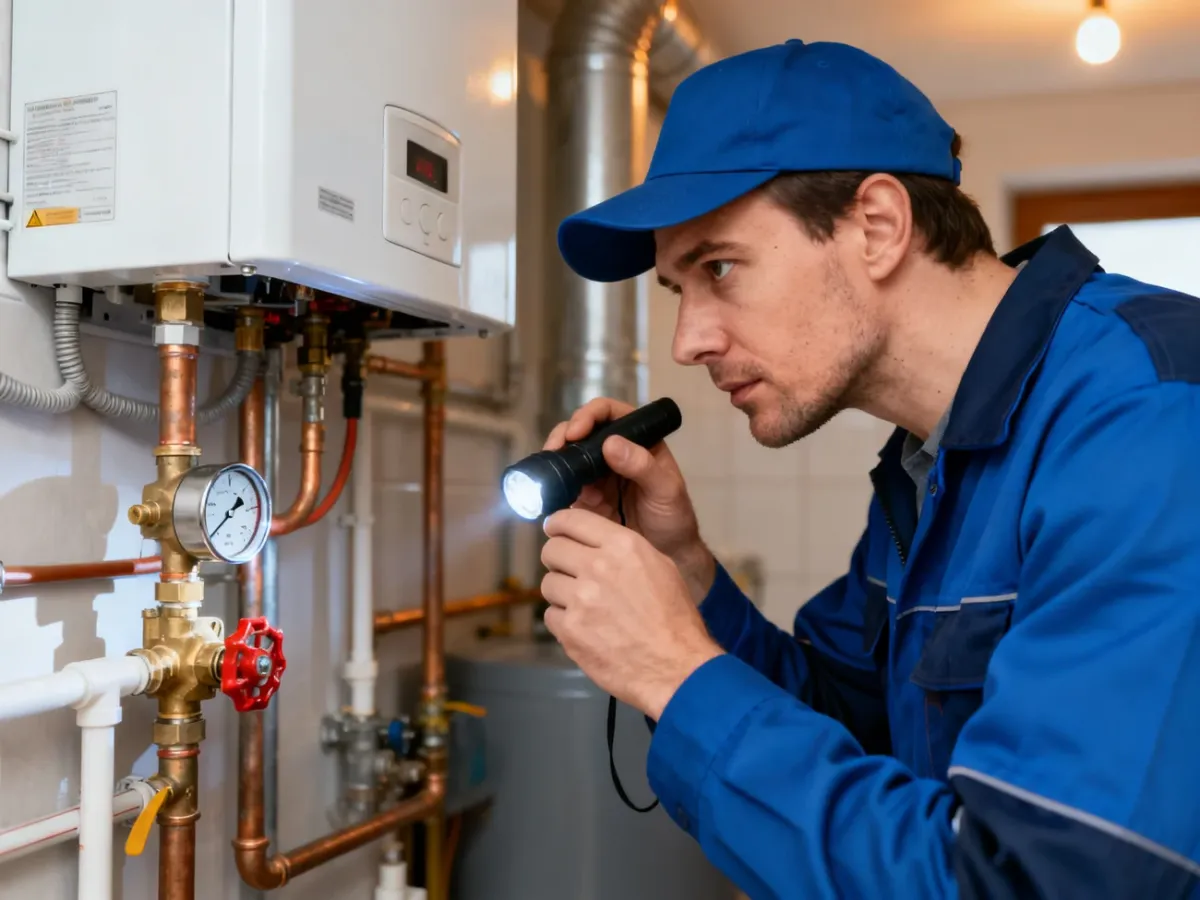

Pomoc fachowca jest potrzebna, gdy ciśnienie ponownie spada po uzupełnieniu, gwałtownie rośnie podczas grzania, zawór bezpieczeństwa regularnie upuszcza wodę albo kocioł nie utrzymuje stabilnych parametrów. Kontroli wymaga wtedy między innymi naczynie przeponowe, jego membrana i ciśnienie wstępne, zawór bezpieczeństwa oraz zawór napełniający.
Przed sezonem grzewczym sprawdź:
- Ciśnienie na zimnej instalacji i zgodność z instrukcją urządzenia.
- Suchość pod kotłem, przy zaworach, odpowietrznikach i złączkach.
- Działanie zaworu bezpieczeństwa bez samodzielnego demontażu.
- Objawy zapowietrzenia, takie jak zimne górne części grzejników i bulgotanie.
- Zmiany ciśnienia w pierwszych tygodniach pracy ogrzewania.
W układzie otwartym zasady są inne. Naczynie wzbiorcze ma połączenie z atmosferą, a ciśnienie zależy od różnicy wysokości między poziomem wody w naczyniu a manometrem. W takim systemie typowe wartości wynoszą około 0,5–0,9 bara. Jeśli masz starszy kocioł na paliwo stałe, nie przenoś automatycznie ustawień z układu zamkniętego.
Dla większości domowych instalacji zamkniętych punktem odniesienia jest 1,2–1,5 bara na zimno i około 1,5–2,0 bara podczas pracy. Każdy powtarzający się spadek na zimnej instalacji oraz gwałtowny wzrost ciśnienia wymaga znalezienia przyczyny, a nie tylko kolejnego uzupełnienia wody.
